Soudage à l'arc
Pinces porte-électrodes
Pinces porte-électrodes et câbles de soudage de 200 à 400 A, entièrement isolés.
- 6produits
- 3marques
- dès 22,90 €HT
Marques : ESAB · Sherman · Vogelmann

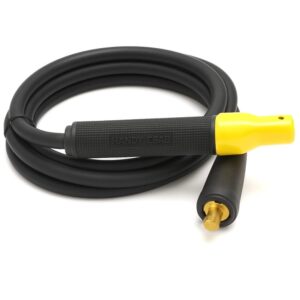

Câble de soudage 3 m avec pince ESAB Handy 200A

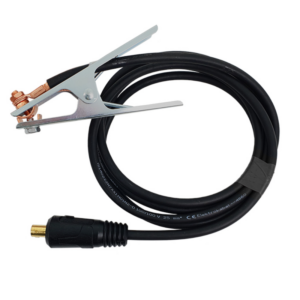

Câble de masse 3 m avec pince ESAB 200A

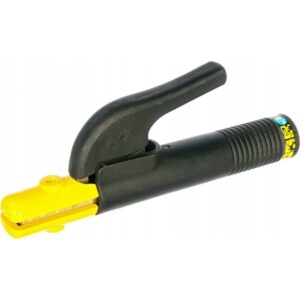

Porte-électrode ESAB Confort
ESAB Porte-électrode Handy 200A

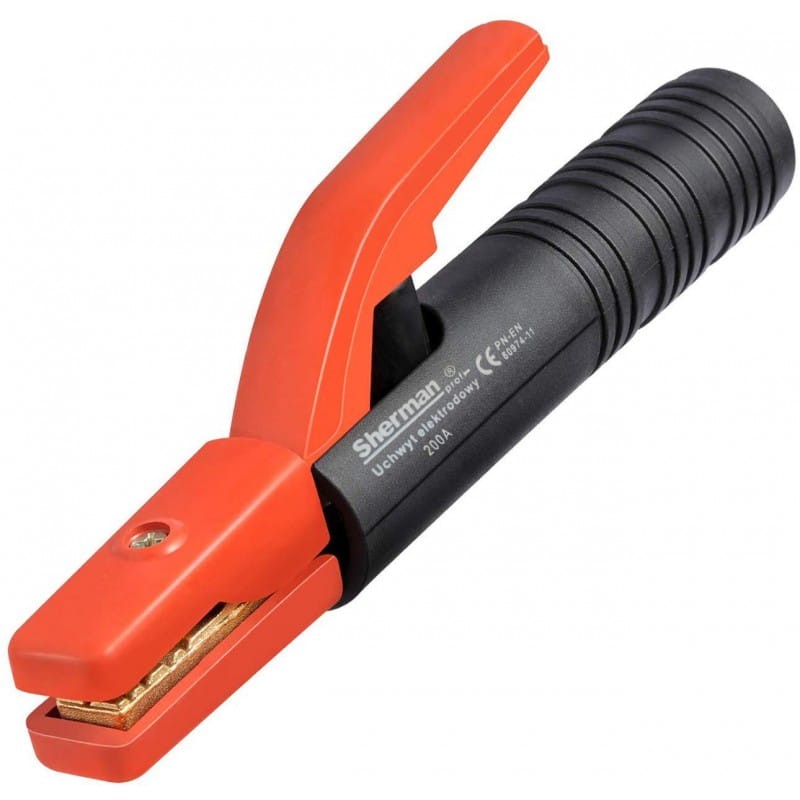

Porte-électrode Sherman

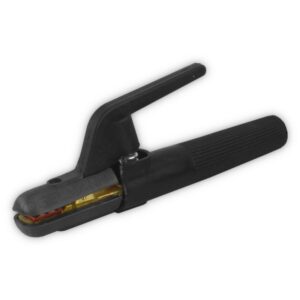

Porte-électrode de soudage 315A Vogelmann
Guide technique
Guide technique : câbles, pinces et raccords
La section du câble doit être adaptée à l'intensité et à la longueur : un câble sous-dimensionné chauffe et fait chuter la tension à l'arc.
La section
Plus le courant et la longueur augmentent, plus la section doit être forte. Le tableau ci-dessous donne des repères pour quelques mètres de câble.
Le raccord
Connecteurs 10-25 ou 35-50 mm selon le poste ; OKC 50 (broche de 9 mm) chez ESAB.
La pince
Une pince porte-électrode se choisit par son intensité nominale et le diamètre d'électrode qu'elle serre ; une pince de masse doit offrir un contact franc sur métal propre.
Section de câble selon l’intensité (repères)
| Section | Intensité courante |
|---|---|
| 16 mm² | jusqu’à environ 150 A |
| 25 mm² | jusqu’à environ 200 A |
| 35 mm² | jusqu’à environ 250 à 300 A |
| 50 mm² | jusqu’à environ 350 à 400 A |
Pour des longueurs courtes (moins de 10 m) ; augmentez la section pour des liaisons plus longues.
La masse, souvent négligée
Une masse fixée sur une pièce rouillée ou peinte provoque un arc instable. Placez-la sur métal nu, au plus près de la soudure.
Cosses
Une cosse sertie à la bonne section et bien serrée évite l'échauffement du raccord.
Repères techniques donnés à titre indicatif : la notice et les valeurs du fabricant font foi. Un doute ? Appelez le 04 66 80 14 33.
