Soudage à l'arc
Électrodes tungstène
Électrodes tungstène pour le soudage TIG, en plusieurs diamètres et compositions.
- 1produit
- dès 32,90 €HT

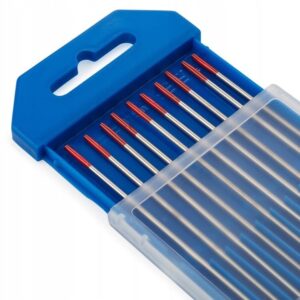

Électrodes tungstène TIG Vogelmann (pack de 10)
Guide technique
Guide technique : électrodes tungstène
La couleur de l'extrémité indique l'oxyde ajouté au tungstène (norme EN ISO 6848). Il conditionne l'amorçage, la tenue de la pointe et le type de courant.
Polyvalente
Lanthanée 1,5 % (or) ou 2 % (bleu) : bon amorçage, en DC comme en AC, sans radioactivité.
Courant alternatif
Tungstène pur (vert) ou zirconié (blanc) pour l'aluminium sur les postes à transformateur.
À éviter
La thoriée (rouge) est légèrement radioactive ; les lanthanées et cériées la remplacent avantageusement.
Code couleur des électrodes tungstène (EN ISO 6848)
| Couleur | Type | Composition | Usage |
|---|---|---|---|

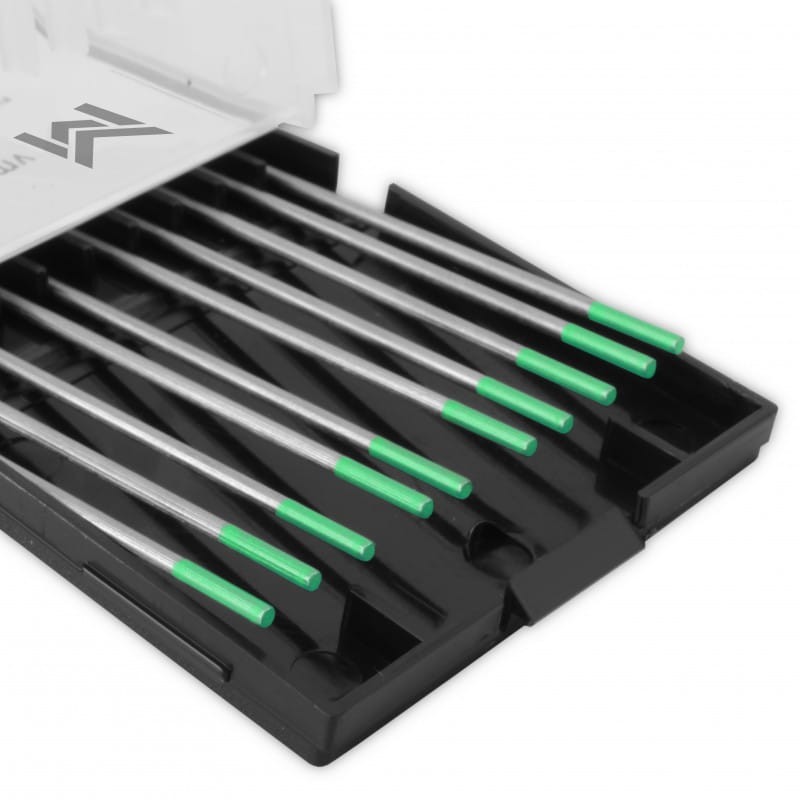

| Vert | WP | Tungstène pur | Courant alternatif (aluminium), postes à transformateur |
| Gris | WC20 | 2 % oxyde de cérium | DC et AC, faibles intensités |
| Or | WL15 | 1,5 % oxyde de lanthane | Polyvalente DC et AC |
| Bleu | WL20 | 2 % oxyde de lanthane | Polyvalente, bonne tenue de pointe |
| Rouge | WT20 | 2 % oxyde de thorium | DC ; légèrement radioactive |
| Blanc | WZ8 | 0,8 % oxyde de zirconium | Courant alternatif |
Intensité selon le diamètre (DC, électrode au négatif)
| Diamètre | Intensité DC |
|---|---|
| 1,0 mm | 10 à 75 A |
| 1,6 mm | 60 à 150 A |
| 2,0 mm | 100 à 200 A |
| 2,4 mm | 130 à 250 A |
| 3,2 mm | 250 à 400 A |
Plages indicatives.
Affûtage
Meulez dans l'axe de l'électrode, sur une meule dédiée. Un angle de pointe plus fermé donne un arc plus large ; plus ouvert, un arc plus concentré et une pointe qui dure plus.
Questions techniques
Quel diamètre choisir ?
1,6 mm pour la tôle fine et moyenne jusqu'à 150 A environ, 2,4 mm au-delà. Le tableau ci-dessus donne les plages en courant continu.
Repères techniques donnés à titre indicatif : la notice et les valeurs du fabricant font foi. Un doute ? Appelez le 04 66 80 14 33.
